Эластичные теплопроводящие материалы ЭТМ-СТ

Эластичные теплопроводящие материалы ЭТМ-СТ
Эластичные теплопроводящие материалы ЭТМ-СТ
В Вадим Александрович, специалист по продаже
на Флагма с 13 июля 2015
Продам

Типичный и самый первый представитель этого семейства, завоевавший в России наибольшую популярность, – ЭТМ-ст. "ЭТМ" ― эластичный керамико-полимерный материал, армированный стеклотканью. Благодаря армирующему слою материал имеет отличные прочностные характеристики на разрыв и раздир. Наполнитель из нано-дисперсного керамического порошка собственного производства обеспечивает теплопроводность на уровне лучших зарубежных аналогов и позволяет точно регулировать комплексом свойств материалов.

Термостойкая силиконовая связка придает материалу эластичность мягкой резины, что способствует заполнению шероховатостей микрорельефа сопрягаемых поверхностей, снижая тепловое сопротивление между ними. Диапазон толщины материала "ЭТМ", в отличие от других аналогов, варьируется по требованию заказчика в пределах от 0,15 до2 мм и более. Стандартная толщина 0,22±0,05 мм.

Обеспечивают:

· интенсивный теплоотвод от нагреваемой поверхности;

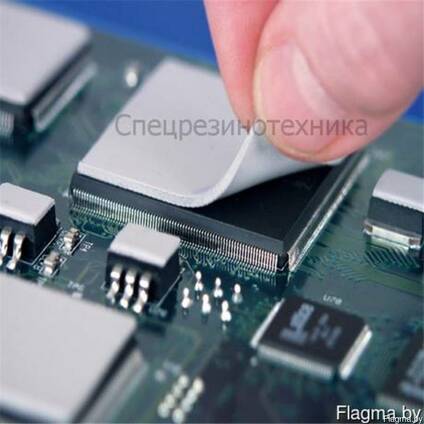

· монтаж полупроводниковых элементов без нанесения теплопроводящей пасты, что гарантирует чистоту и сокращает время сборки;

· надежный контакт в соединении полупроводник-прокладка-радиатор;

· Материалы не токсичны, не выделяют вредных веществ в процессе монтажа и эксплуатации, не подвержены воздействию веществ, применяемых при очистке печатных плат;

Возможно изготовление материала прокладок с «липким слоем», а так же с другим армирующим элементом (полиамидная пленка, кевлар, полиэстеровые сетки и др.), что позволяет улучшить показатели отдельных характеристик стандартного материала.

Технические характеристики

Марка материала

ЭТМ-01

ЭТМ-02

ЭТМ-03

ЭТМ-04

ЭТМ-05

1 Внешний вид

Эластичный резиноподобный однородный листовой материал

2 Цвет

Светло-серый

3 Плотность, г/см3, в пределах

2,05-2,20

1,80-2,00

1,80-2,00

1,75-1,95

1,75-1,95

4 Твердость по Шору А, единиц, в пределах

70-90

5 Толщина листа при поставке, мм

от 0,15 до 2,0

7 Номинальное рабочее напряжение сжатия, МПа, не более

3,5

8 Предельное напряжение сжатия, МПа, не более

20

9 Предельная степень сжатия (эластичность) %, не менее

50

10 Электрическая прочность, кВ/мм не менее

- при постоянном напряжении

- при переменном напряжении

20

15

15

10

15

10

13

9

13

9

11 Удельное объемное электрическое сопротивление, Ом·см, не менее

1014

1013

1013

1012

1012

12 Диэлектрическая проницаемость при 1000 Гц, не более

6,5

13 Тангенс угла диэлектрических потерь, при 1000 Гц, не более

0,0045

14 Теплопроводность, Вт/(м*К), не менее

08-1,0

1,4-1,6

1,7-1,9

2,0-2,2

2,2-2,5

15 Удельное термическое сопротивление (К·см2)/Вт, при толщине листа 0,20±0,02 мм и давлении сжатия 0,69 МПа (100 psi), в формате ТО-3, ТО-218, ТО-220, не более:

- исходный листовой материал

- материал с клеящим слоем

3,1

2,8

2,6

2,4

2,2

1,9

2,1

1,8

1,9

1,6

Для применений, требующих повышенной прочности материала, предназначены материалы ЭТМ-К. От обычных материалов ЭТМ они отличаются тем, что вместо стекловолоконной основы в них использована диэлектрическая пленка. Например, ЭТМ К-10 специально разрабатывался как заменитель керамических изоляторов. При толщине 0,15 мм значение его пробивного напряжения составляет 6 кВ, а термосопротивления – 0,2°С·дюйм2/Вт. Но в отличие от хрупких керамических аналогов он очень пластичен, технологичен и гораздо дешевле!

Все описанные материалы поставляются как в рулонах, так и вырубленные в форме, соответствующей термоконтактным поверхностям наиболее распространенных корпусов полупроводниковых приборов, например, ТО-66, ТО-220, ТО-126 и т. д. На них может быть нанесен клеевой слой, упрощающий монтаж
